Analyse new@2.4.0

Neu ab Version 2.4.0

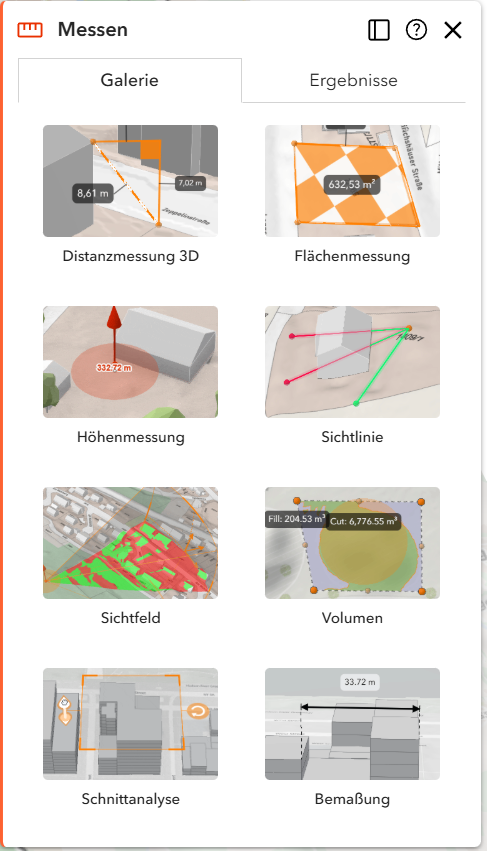

Das neue Werkzeug Analyse bündelt die bisherigen Mess- und Analysefunktionen (Messen, Sichtlinie, Sichtfeld) in einem Werkzeug und ergänzt weitere Analysefunktionen wie Schnitt, Volumen und Bemaßung.

Mit dem Werkzeug Analyse können Nutzer Messungen und 3D-Analysen auf der Karte durchführen. Die einzelnen Funktionen können separat aktiviert, deaktiviert und für Gruppen freigegeben werden.

- - - - analysis.json

Beispielkonfiguration


{
	"title": "Messen",
	"tooltip": "Werkzeuge zum Messen und Analysieren",
	"icon": "measure",
	"enabled": true,
	"options": {
		"sightline": {
			"options": {
				"elevationInfo": {
					"mode": "relative-to-scene",
					"unit": "meters",
					"offset": 1.7
				},
				"elevationInfoTargets": {
					"mode": "relative-to-scene",
					"unit": "meters",
					"offset": 0
				}
			}
		},
		"slice": {
			"esriProps": {
				"tiltEnabled": true,
				"excludeGroundSurface": true
			}
		},
		"viewshed": {
			"disabled": true
		},
		"volume": {
			"authorizedGroups": ["org"]
		}
	}
}

Parameter

Eigenschaft	Typ	Beschreibung
`title` required	String	Titel des Werkzeugs
`tooltip` required	String	Tooltip des Werkzeugs
`icon` required	String	Icon für das Werkzeug. Der angegebene Name muss als SVG-Datei unter terratwin/static/icons verfügbar sein.
`enabled` required	Bool	Schaltet das Werkzeug ein oder aus
`authorizedGroups`	Array<GroupId>	Liste von Gruppen-Ids im primären Portal, die auf das Werkzeug zugreifen dürfen (siehe Freigabe von Werkzeugen)
`options`	Objekt	Konfiguration der einzelnen Analysefunktionen. Siehe Details zu `options`

Details zu `options`

Folgende Analysefunktionen stehen zur Verfügung. Sie werden Nutzern automatisch nur in den unterstützten Ansichten (2D/3D) angeboten:

Schlüssel	Funktion	Verfügbar in
`distance`	Distanzmessung	2D
`directLine`	Distanzmessung 3D	3D
`area`	Flächenmessung	2D und 3D
`elevation`	Höhenmessung	2D und 3D
`sightline`	Sichtlinie	3D
`viewshed`	Sichtfeld	3D
`volume`	Volumen	3D
`slice`	Schnitt	3D
`dimension`	Bemaßung	3D

Standardmäßig sind alle Funktionen aktiv — Sie müssen in den options nur die Funktionen aufführen, die Sie deaktivieren, einschränken oder anpassen möchten. Im Beispiel oben ist das Sichtfeld für alle Nutzer ausgeblendet und die Volumenberechnung nur für angemeldete Benutzer sichtbar.

Jede Funktion kann mit folgenden Eigenschaften konfiguriert werden:

Eigenschaft	Typ	Beschreibung
`disabled`	Bool	Deaktiviert die einzelne Funktion für alle Nutzer. Ohne Angabe ist die Funktion aktiv.
`authorizedGroups`	Array<GroupId>	Beschränkt die einzelne Funktion auf bestimmte Gruppen bzw. mit dem Schlüsselwort `org` auf angemeldete Benutzer. Nutzer außerhalb der Gruppen sehen die Funktion nicht.

Für einzelne Funktionen sind zusätzliche Optionen verfügbar:

Funktion	Eigenschaft	Beschreibung
`sightline`	`options.elevationInfo`	Höhenbezug für den Beobachterpunkt mit `mode` (`on-the-ground`, `absolute-height`, `relative-to-ground`, `relative-to-scene`), `offset` und `unit`.
`sightline`	`options.elevationInfoTargets`	Höhenbezug für die Zielpunkte, gleiche Eigenschaften wie `elevationInfo`.
`slice`	`esriProps.tiltEnabled`	Erlaubt das Kippen der Schnittebene. Standardmäßig `false`.
`slice`	`esriProps.excludeGroundSurface`	Schließt die Geländeoberfläche vom Schnitt aus. Standardmäßig `false`.
